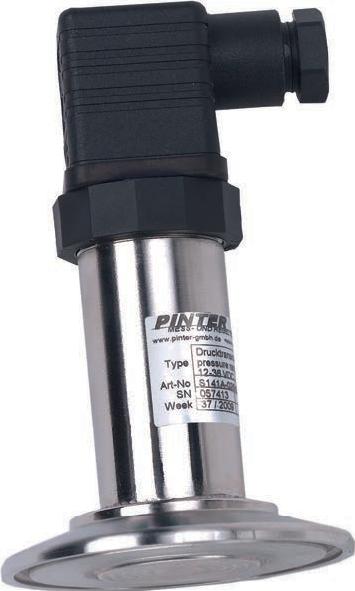

INDUSENS 320系列壓力變送器
規格：INDUSENS 320系列
單位：
瀏覽次數：4091
性能標簽：
INDUSENS 320系列壓力變送器
產品詳細描述
• 優異的性價比
• 百萬次證明的陶瓷傳感器
• 壓力范圍 -1 - 0bar ~ 0 - 40bar
• 相對壓力和絕對壓力
• 輸出信號4~20mA或0~10V
• 精度 < 0.5%滿刻度
• 過程連接符合ISO 2852 / DIN 32676 面密封型膜片
描述
INDUSENS-320是一種測量未結晶或高粘度的氣體或液體的真空壓力或一般壓力的壓力變送器。
特別用于食品。
操作原理
INDUSENS-320 壓力變送器特別裝備有一個穩定的、耐腐蝕的陶瓷傳感器。
過程連接由一個接觸介質(面密封膜片)的膜片進行。膜片和陶瓷傳感器中間的空間充滿傳輸流體。
實際作用到膜片的壓力經過填充液傳遞到陶瓷傳感器。
作用在陶瓷傳感器上的壓力被轉換為連續的標準電流或電壓信號，與壓力成正比。
技術數據
| 技術數據 | 標準 | 可選 |
| 功能 | 帶面密封型膜片的壓力變送器 | |
| 壓力范圍 | 0 - 1bar; 0 - 1.6bar; 0 - 2.5bar; 0 - 4bar; 0 - 6bar; 0 - 10bar; 0 - 16bar; 0 - 25bar; 0 - 40bar (相對或絕對壓力) |
|
| 真空范圍 | -1 - 0bar | |
| 過壓安全性 | 滿刻度的1.5倍 | 按要求提供 |
| 真空安全性 | -1 bar | |
| 外殼材料 | 不銹鋼1.4301 (AISI 304) | |
| 傳感器材料(接觸介質) | 陶瓷 (Al2O3 ) | |
| 過程連接材料(接觸介質) | 不銹鋼1.4571 (AISI 316Ti) | 按要求提供 |
| 密封材料(接觸介質) | 無密封 | 無 |
| 填充流體 | FDA 許可 | |
| 允許介質溫度 | -20 ~ +125°C | 按要求提供 |
| 允許環境溫度 | -40 ~ +85°C | 按要求提供 |
| 溫度偏差 | 每20°C約0.5% | 按要求提供 |
| 精度 (IEC 60770) | ≦0.5%滿刻度 | 按要求提供 |
| 一般響應時延 | ≦1 ms | |
| 過程連接 | 詳見尺寸圖 | |
| 電氣連接 | ISO 4400插頭 (DIN 43650-A / EN 175301-803-A) | M12 插頭和電纜 其它按要求提供 |
| 供電 | 12~32 VDC | |
| 輸出信號 | 4~20mA (二線制) | 0~10V (三線制) |
| 重量 | 約500 ~ 1500 g (依賴于過程連接) | |
| 防護等級 IP65 | IP65 (IP67，用于M12插頭和電纜的型號) | |
| 其它可選 | ||
| 特殊設計 | ||
| 附件 | ||
| 數字壓力指示, 供電電源、供電隔離放大器、信號處理器，見“信號處理”產品目錄 | ||
| 安裝附件，如安裝支架、旋塞閥等，詳見“附件”目錄 | ||
選型表
| 訂貨號 | S | 3 | 4 | 2 | A | - | x | x | - | S | x | x | x |
| 壓力類型 | 相對 | 0 | |||||||||||
| 絕對 | 5 | ||||||||||||
| 壓力范圍 | –1 - 0bar | 0 | 6 | ||||||||||
| 0 - 1bar | 20 | ||||||||||||
| 0 - 1.6bar | 22 | ||||||||||||
| 0 - 2.5bar | 23 | ||||||||||||
| 0 - 4bar | 24 | ||||||||||||
| 0 - 6bar | 25 | ||||||||||||
| 0 - 10bar | 26 | ||||||||||||
| 0 - 16bar | 27 | ||||||||||||
| 0 - 25bar | 28 | ||||||||||||
| 0 - 40bar | 29 | ||||||||||||
| 電氣連接 | ISO 4400插頭 | H | |||||||||||
| M12插頭 | M | ||||||||||||
| 電纜 0.5 m | A | ||||||||||||
| 電纜 1 m | B | ||||||||||||
| 輸出信號 | 4~20mA | A | |||||||||||
| 0~10V | B | ||||||||||||
| 過程連接 DIN 32676 | DN 25 PN 40 | C004 | |||||||||||
| DN 32 PN 40 | C026 | ||||||||||||
| DN 40 PN 40 | C006 | ||||||||||||
| DN 50 PN 40 | C021 | ||||||||||||
| DN 65 PN 25 | C024 | ||||||||||||
| 過程連接 ISO 2852 | DN 1“ PN 40 | C016 | |||||||||||
| DN 1 1/2“ PN 40 | C017 | ||||||||||||
| DN 2“ PN 40 | C018 | ||||||||||||
| DN 2 1/2“ PN 40 | C019 | ||||||||||||
| DN 3“ PN 25 | C020 | ||||||||||||
