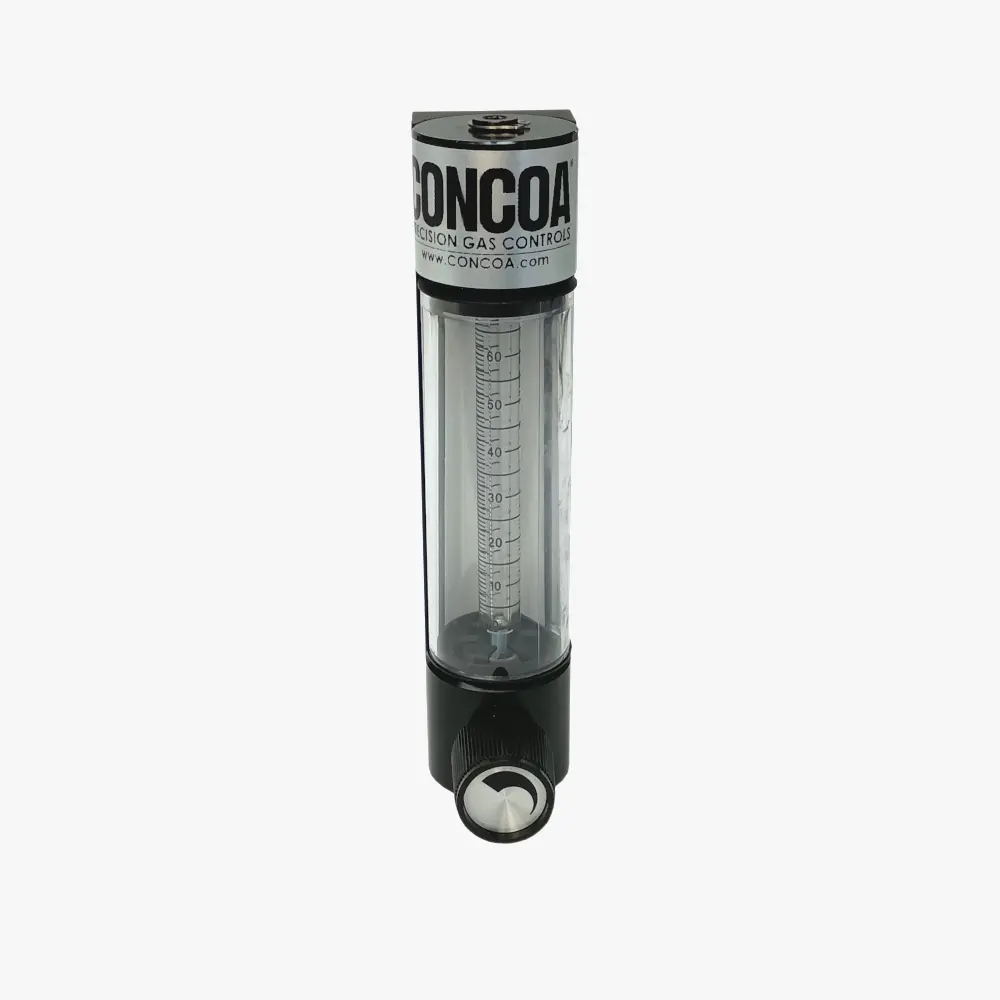

565系列65mm緊湊型流量計
規格：565系列
單位：臺
瀏覽次數：4040
性能標簽：
565系列65mm緊湊型流量計，最小流量51 ml/min，最大流量 64200 ml/min,
產品詳細描述
簡介
565系列65mm浮子流量計提供簡單、多功能和經濟的精確流量計量。65mm刻度為緊湊型設計,在工業面板安裝時和直接安裝到一個調壓閥上去時多選擇這種緊湊型流量計。
來自毫米刻度的流量讀數通過使用同流量管一起提供的流量表轉換成實際流量。CONCOA提供多種流量管和浮子組合,為各種應用提供最有的流量計量范圍。
特點
- 肋狀管內精確穩定的流量讀數
- 旋轉放大器鏡頭確保讀數的分辨率
- 二個面板安裝固定螺母使面板安裝更簡便流量管容易互換,
- 一個流量計結構可以適應多種范圍流量要求
材質
• 流量管：厚壁硼玻璃
• 前擋板：Lexan聚碳酸酯
• 端子接頭：黑化陽極電鍍黃銅或316L不銹鋼
• 密封：Buna-N(黃銅)，Viton®(316L不銹鋼) ，EPDM(可選) , Kalrez®(可選)
詳細參數
• 精度：±5%滿刻度
• 重復精度：±0.25%滿刻度
• 最大壓力：200PSIG最大
• 溫度：200°F(93°C)
• 可用流量范圍：10:1
選型和訂貨信息
560
A
B
C
D
-XXX
系列
管徑*
浮子材料*
結構材料
閥
端子接頭
1:01
1: 玻璃
0: 無結構*(僅流量管和浮子)
0: 僅流量管和浮子
000: ¼”FNPT
2:02
2: 藍寶石
1: 黑化陽極電鍍黃銅†
1: 標準閥
TF2: ⅛” 管
3:03
3:316L不銹鋼
2:316L不銹鋼†
2:高精度閥*
TF4: ¼” 管
4:04
4: 碳基合金
HB4: ¼” 寶塔接頭
5:05
5: 鉭
*不帶閥
* 不能用于 A = 8
6:06
†不能不帶1個閥
7:07
EPDM/EPR密封,
8:08
在端子接頭代碼后面添
9:09
加”E”。對Kalrez® 密封,
*參見下表
*參見下表
空氣流量選項表 空氣流量(14.7 psia @ 70° F)
選項：同560系列流量計
管徑
浮子材料
ml/min
SCFH
管徑
浮子材料
ml/min
SCFH
1
1 (玻璃)
51
0.11
5
4 (碳基合金)
7200
15.3
1
2 (藍寶石)
78
0.17
5
5 (鉭)
7600
16.1
1
3 (不銹鋼)
156
0.33
6
1 (玻璃)
4000
8.48
1
4 (碳基合金)
280
0.59
6
2 (藍寶石)
5200
11
1
5 (鉭)
310
0.66
6
3 (不銹鋼)
7650
16.2
2
1 (玻璃)
100
0.21
6
4 (碳基合金)
11000
23.3
2
2 (藍寶石)
150
0.32
6
5 (鉭)
11575
24.5
2
3 (不銹鋼)
255
0.54
7
1 (玻璃)
6000
12.7
2
4 (碳基合金)
475
1.01
7
2 (藍寶石)
7240
15.3
2
5 (鉭)
520
1.1
7
3 (不銹鋼)
11420
24.2
3
1 (玻璃)
400
0.85
7
4 (碳基合金)
16275
34.5
3
2 (藍寶石)
545
1.16
7
5 (鉭)
17350
36.8
3
3 (不銹鋼)
845
1.79
8
1 (玻璃)
10000
21.2
3
4 (碳基合金)
1275
2.7
8
2 (藍寶石)
12970
27.5
3
5 (鉭)
1370
2.9
8
3 (不銹鋼)
18800
39.86
4
1 (玻璃)
900
1.91
8
4 (碳基合金)
26665
56.53
4
2 (藍寶石)
1175
2.49
8
5 (鉭)
28285
59.96
4
3 (不銹鋼)
1780
3.77
9
1 (玻璃)
24500
51.94
4
4 (碳基合金)
2600
5.51
9
2 (藍寶石)
31900
67.63
4
5 (鉭)
2750
5.83
9
3 (不銹鋼)
44425
94.18
5
1 (玻璃)
2500
5.3
9
4 (碳基合金)
63600
134.83
5
2 (藍寶石)
3360
7.12
9
5 (鉭)
64200
136.1
5
3 (不銹鋼)
5000
10.6
在端子接頭代碼后添加”K”
